Über vierzig QM-Tools kursieren in Lehrbüchern, Normkommentaren und Beratungsangeboten. In der Praxis eines mittelständischen Betriebs kommen davon selten mehr als zehn zum Einsatz, und das ist kein Mangel, sondern richtig. Ein Werkzeug hilft nur dann, wenn es zur Frage passt, die gerade offen ist. Wer eine Reklamation aufklären will, braucht kein Histogramm. Wer eine neue Fertigungslinie plant, kommt mit einer 5-Why-Analyse nicht weit.

Dieser Beitrag sortiert die wichtigsten Methoden nach genau diesem Kriterium: Welche Frage beantwortet das Tool? Er ist der Einstieg in eine Serie, in der jedes Werkzeug einen eigenen Beitrag mit Vorlage und Praxisbeispiel bekommt.

1 Was ein QM-Tool ist: in einfachen Worten

Wer den Begriff zum ersten Mal hört, denkt oft an Software. Gemeint ist etwas viel Einfacheres.

Stellen Sie sich zwei Köche vor. Der eine backt aus dem Gefühl. Mal wird der Kuchen gut, mal fällt er zusammen. Der zweite hält sich an ein Rezept: gleiche Zutaten, gleiche Reihenfolge, gleiche Zeit. Beide können backen. Aber nur beim zweiten weiß man vorher, was herauskommt. Und wenn es einmal misslingt, lässt sich sagen, an welcher Stelle.

Genau das leistet ein QM-Tool. Es ist eine feste Vorgehensweise für eine Frage, die im Betrieb immer wieder auftaucht. Warum ist der Ausschuss gestiegen? Welches Problem packen wir zuerst an? Was kann bei der neuen Vorrichtung schiefgehen?

Der Nutzen liegt in zwei Punkten. Erstens improvisiert niemand jedes Mal neu. Zweitens hängt das Ergebnis nicht von der Tagesform ab und nicht davon, wer gerade Dienst hat. Und Dritte können später nachvollziehen, wie eine Entscheidung entstanden ist, Kollegen wie Auditoren.

2 Für wen QM-Tools gedacht sind

Ein Missverständnis hält sich zäh: QM-Tools seien Sache des Qualitätsmanagers. Dann liegt die Fehlersammelliste im QM-Büro, die FMEA im Ordner, und in der Fertigung merkt niemand etwas davon.

Richtig ist das Gegenteil. QM-Tools sind Werkzeuge für die Menschen, die den Prozess ausführen und für sein Ergebnis geradestehen. Das ist der Meister an der Linie. Der Einrichter an der Maschine. Die Fertigungsleitung, wenn zwei Bereiche sich blockieren. Der Einkauf bei wiederkehrenden Lieferantenproblemen. Der Vertrieb bei Kundenreklamationen. Und die Geschäftsführung, wenn es um Risiken und um Geld geht.

Der QM-Beauftragte moderiert höchstens. Er hält das Vorgehen sauber, besorgt die Daten und schreibt mit. Die Inhalte kommen von den anderen.

Warum die Beteiligung der Ausführenden entscheidend ist, zeigt sich schnell: Die Ursache eines Fehlers kennt meistens die Person, die täglich damit umgeht. Sie sagt sie aber nur, wenn sie am Tisch sitzt. Und eine Maßnahme, die über ihren Kopf hinweg entstanden ist, wird ausgehalten, nicht getragen. Nach drei Wochen ist sie wieder verschwunden.

Ab welcher Betriebsgröße lohnt sich der Aufwand? Nicht an einer Zahl aus dem Lehrbuch, sondern an einem Punkt: Solange eine Person alles überblickt, ersetzt ihr Kopf das System. Sobald das nicht mehr reicht, weil Schichten, Bereiche und Vertretungen dazukommen, braucht es festgelegte Wege. In der Praxis liegt dieser Punkt bei etwa 10 bis 15 Beschäftigten. Ab da kostet fehlende Struktur mehr Zeit als das Vorgehen, das sie ersetzt.

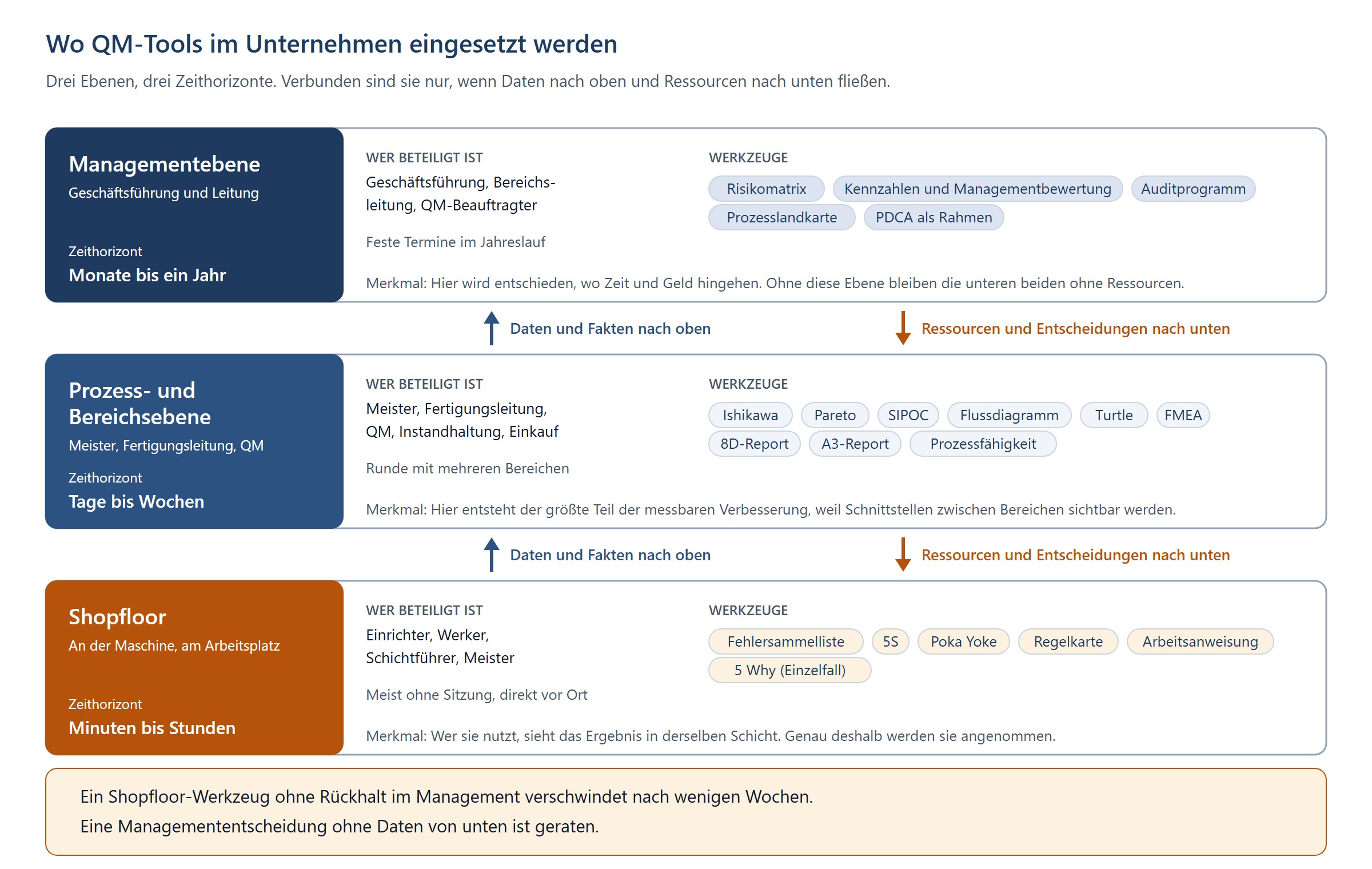

3 Wo im Unternehmen QM-Tools eingesetzt werden

Werkzeuge unterscheiden sich nicht nur nach der Frage, die sie beantworten, sondern auch nach der Ebene, auf der sie sitzen. Wer ein Tool auf der falschen Ebene einsetzt, wundert sich über fehlende Wirkung. Drei Ebenen sind zu unterscheiden.

Shopfloor: direkt an der Maschine und am Arbeitsplatz

Hier sind die Zyklen kurz: Minuten bis Stunden, meist ohne Sitzung. Es wird gearbeitet, beobachtet und gleich nachgesteuert. Typische Werkzeuge sind die Fehlersammelliste, die 5S-Methode, Poka Yoke, die Regelkarte, die Arbeitsanweisung und die 5-Why-Analyse für den Einzelfall.

Das Merkmal dieser Ebene: Wer die Werkzeuge nutzt, sieht das Ergebnis in derselben Schicht. Eine Strichliste zeigt nach zwei Tagen, welcher Fehler wirklich der häufigste ist. Genau deshalb werden diese Werkzeuge angenommen: Sie zahlen sich für die Person aus, die sie anwendet.

Prozess- und Bereichsebene: Meister, Fertigungsleitung, QM

Die Zyklen dauern hier Tage bis Wochen, und gearbeitet wird meist in einer Runde mit mehreren Bereichen. Dazu gehören das Ishikawa-Diagramm, das Pareto-Diagramm, SIPOC, das Flussdiagramm, das Turtle-Diagramm, die FMEA, der 8D-Report, der A3-Report und die Prozessfähigkeit mit Cp und Cpk.

Das Merkmal: Hier entsteht der größte Teil der messbaren Verbesserung. Der Grund liegt in den Schnittstellen. Viele Probleme entstehen nicht in einem Bereich, sondern zwischen zwei Bereichen: zwischen Auftragsklärung und Arbeitsvorbereitung, zwischen Fertigung und Instandhaltung, zwischen Prüfung und Versand. Diese Übergänge werden nur sichtbar, wenn beide Seiten gemeinsam auf denselben Ablauf schauen.

Managementebene: Geschäftsführung und Leitung

Auf dieser Ebene reichen die Zyklen von Monaten bis zu einem Jahr. Genutzt werden die Risikomatrix, Kennzahlen samt Managementbewertung, das Auditprogramm, die Prozesslandkarte und der PDCA-Zyklus als Rahmen für alles andere.

Das Merkmal: Hier wird entschieden, wo Zeit und Geld hingehen. Ohne diese Ebene bleiben die unteren beiden ohne Ressourcen. Der Meister kann die Ursache noch so klar belegen. Wenn niemand die Vorrichtung bezahlt, bleibt der Fehler.

Damit zum entscheidenden Punkt: Die drei Ebenen müssen verbunden sein. Ein Shopfloor-Werkzeug ohne Rückhalt im Management verschwindet nach wenigen Wochen, weil niemand nachfragt und die Zeit dafür fehlt. Eine Managemententscheidung ohne Daten von unten ist geraten, auch wenn sie in einer gepflegten Matrix steht. Der häufigste Fehler im Mittelstand ist deshalb nicht ein falsches Werkzeug. Es ist, dass die Ebenen nebeneinander arbeiten statt miteinander.

4 Was QM-Tools leisten und was nicht

Ein QM-Tool ist eine strukturierte Vorgehensweise, die verhindert, dass eine Diskussion an der lautesten Meinung im Raum endet. Es ersetzt keine Fachkenntnis und keine Entscheidung. Es sorgt dafür, dass die Fachkenntnis der Beteiligten vollständig auf den Tisch kommt und die Entscheidung nachvollziehbar begründet ist.

Daraus folgt die häufigste Fehlanwendung: Das Tool wird ausgefüllt, weil ein Formular existiert. Eine Prozess-FMEA, die ein Einzelner am Schreibtisch anlegt, ist eine Tabelle. Dieselbe FMEA mit Fertigung, Instandhaltung und Qualitätssicherung am Tisch ist eine Risikoanalyse. Der Unterschied liegt nicht im Werkzeug, sondern in der Besetzung.

Zweiter Punkt: Kein Tool ersetzt Daten. Ein Pareto-Diagramm aus geschätzten Fehlerhäufigkeiten zeigt eine schöne Kurve und führt in die falsche Richtung. Deshalb steht in der Gruppierung unten die Datenaufnahme bewusst vor der Ursachenanalyse.

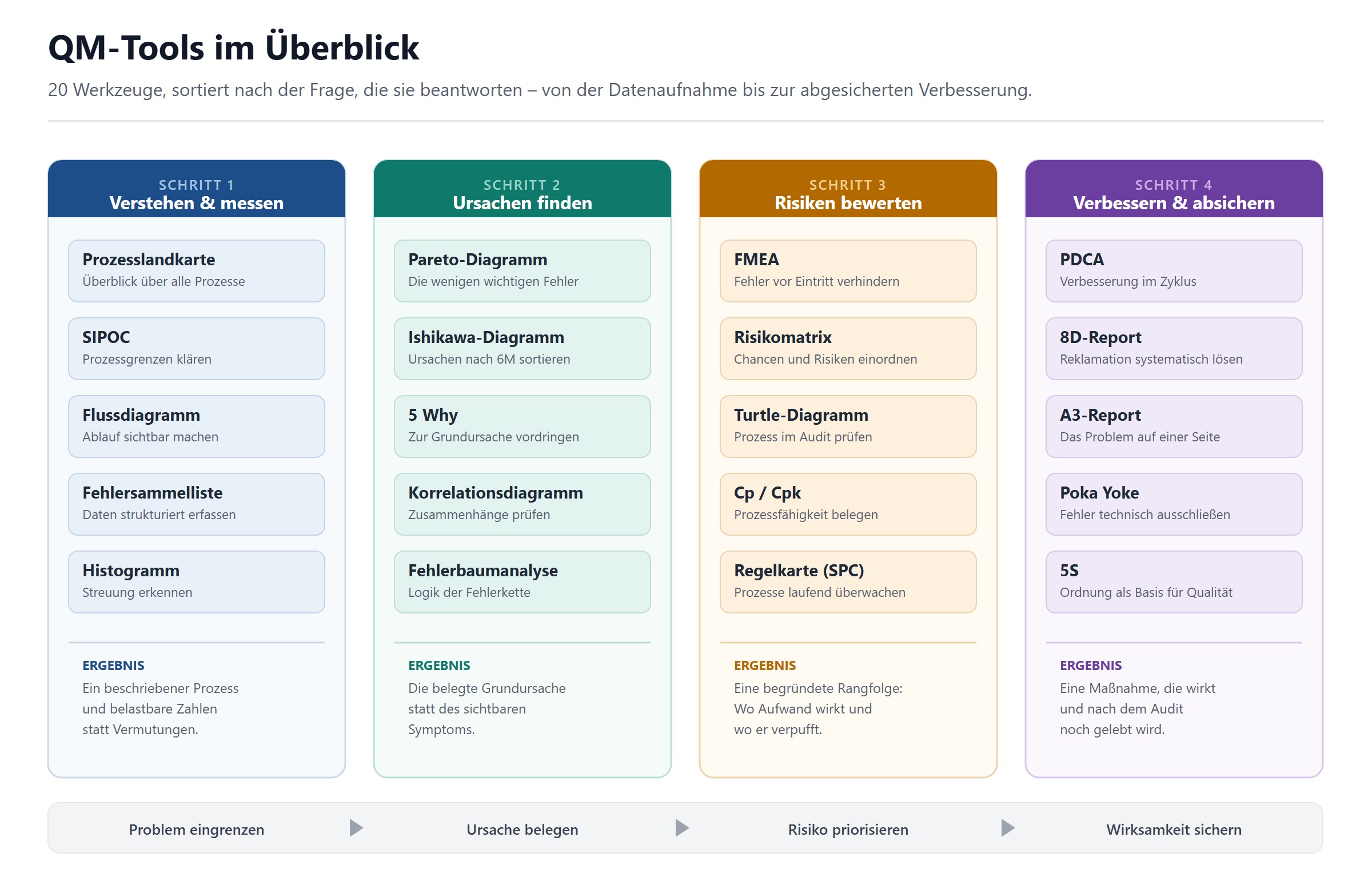

5 Die vier Gruppen der QM-Tools

1. Verstehen und messen

Am Anfang steht die Frage, wie der Prozess tatsächlich läuft, nicht, wie er dokumentiert ist. Die Prozesslandkarte gibt den Überblick über alle Prozesse und ihre Schnittstellen. SIPOC grenzt einen einzelnen Prozess ab, indem es Lieferanten, Eingaben, Prozessschritte, Ausgaben und Kunden auf einer Seite festhält. Das Flussdiagramm macht den Ablauf Schritt für Schritt sichtbar und legt dabei fast immer Schleifen und Doppelprüfungen offen, die niemand bewusst eingeführt hat.

Für die Zahlen sorgen Fehlersammelliste und Histogramm. Die Fehlersammelliste ist das unspektakulärste Tool der Liste und oft das wirksamste: eine klar definierte Erfassung, wer wann welchen Fehler wo festgestellt hat. Erst damit lässt sich anschließend überhaupt priorisieren. Das Histogramm zeigt, wie ein Merkmal streut: ob die Verteilung mittig sitzt, schief liegt oder zwei Gipfel hat, was regelmäßig auf zwei vermischte Prozesse hindeutet.

2. Ursachen finden

Hier entscheidet sich, ob eine Maßnahme das Problem löst oder nur das Symptom kaschiert. Das Pareto-Diagramm beantwortet die Frage, welche wenigen Fehlerarten den Großteil des Aufwands verursachen. Das Ishikawa-Diagramm sammelt mögliche Ursachen strukturiert nach den 6M (Mensch, Maschine, Material, Methode, Messung, Milieu) und verhindert damit, dass ein Team nach zwei Minuten bei der erstgenannten Vermutung hängen bleibt.

5 Why setzt danach an: Es nimmt eine konkrete Ursache und fragt so lange nach dem Warum, bis eine Ebene erreicht ist, auf der eine Maßnahme wirklich greift. Das Korrelationsdiagramm prüft, ob ein vermuteter Zusammenhang zwischen zwei Größen in den Daten tatsächlich existiert. Die Fehlerbaumanalyse schließlich arbeitet von der unerwünschten Wirkung aus rückwärts durch logische Verknüpfungen. Das ist aufwendig, bei sicherheitsrelevanten Produkten aber oft der belastbarste Weg und häufig gefordert.

3. Risiken bewerten

Bewerten heißt: eine begründete Rangfolge herstellen, weil Zeit und Budget begrenzt sind. Die FMEA ist dafür das umfassendste Werkzeug. Sie bewertet mögliche Fehler nach Bedeutung, Auftretenswahrscheinlichkeit und Entdeckungswahrscheinlichkeit, im aktuellen AIAG-VDA-Vorgehen seit 2019 über die Aufgabenpriorität statt über die früher übliche Risikoprioritätszahl. Die Risikomatrix leistet Vergleichbares auf Managementebene und ist ein gängiger Weg, das risikobasierte Denken nach ISO 9001 nachzuweisen.

Das Turtle-Diagramm ist ein Standardwerkzeug im internen Audit: Es fragt zu einem Prozess systematisch nach Input, Output, Ressourcen, Methoden, Kennzahlen und Verantwortlichkeiten. Cp und Cpk belegen mit Zahlen, ob ein Prozess die Toleranz überhaupt einhalten kann, und die Regelkarte überwacht anschließend, ob er es dauerhaft tut.

4. Verbessern und absichern

Der PDCA-Zyklus ist weniger ein Tool als der Rahmen für alle anderen. Der 8D-Report strukturiert die Bearbeitung einer Kundenreklamation in acht Schritten und ist in der Automobil- und Zulieferindustrie faktisch Pflicht. Der A3-Report zwingt dazu, Problem, Analyse, Maßnahme und Nachweis auf eine einzige Seite zu bringen, eine Disziplin, die erstaunlich viel Klarheit erzeugt.

Poka Yoke wirkt stärker als jede Prüfung, weil es den Fehler technisch ausschließt statt ihn zu entdecken: ein Stecker, der nur in einer Richtung passt, eine Aufnahme, in die das Bauteil nur richtig herum liegt. 5S schafft die Ordnung, ohne die keine der übrigen Methoden dauerhaft trägt.

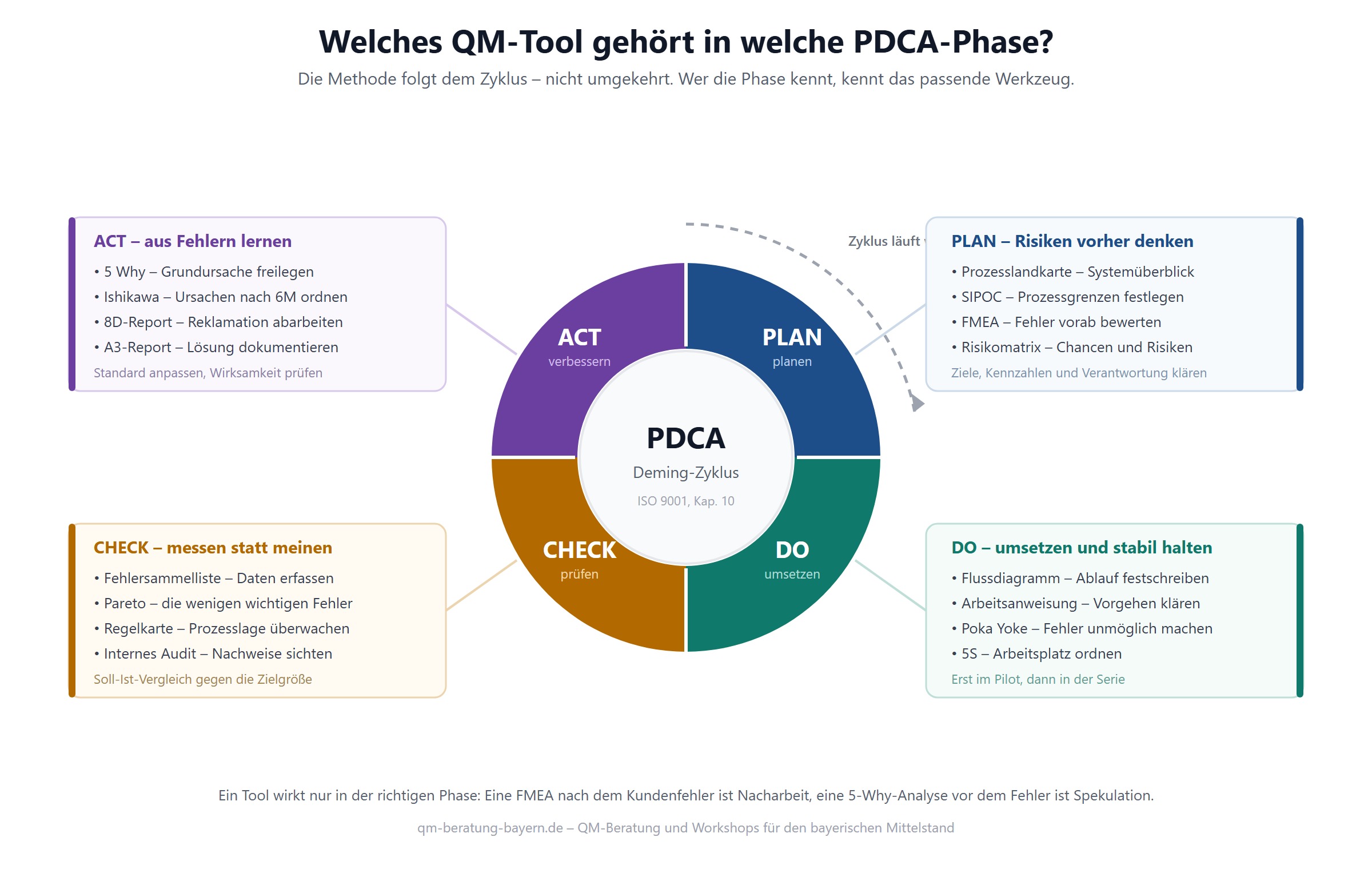

6 QM-Tools richtig in den PDCA-Zyklus einordnen

Die häufigste Ursache für frustrierende Workshops ist ein Tool in der falschen Phase. Die folgende Zuordnung hat sich in unseren QM-Workshops als Orientierung bewährt.

In der Plan-Phase geht es um vorausschauende Bewertung: Prozesslandkarte, SIPOC, FMEA, Risikomatrix. Do braucht Werkzeuge, die das Vorgehen stabil halten: Flussdiagramm, Arbeitsanweisung, Poka Yoke, 5S. Check verlangt Messung statt Meinung: Fehlersammelliste, Pareto, Regelkarte, internes Audit. Und Act ist die Domäne der Ursachenanalyse: 5 Why, Ishikawa, 8D, A3.

7 Welche QM-Tools fordert die ISO 9001 tatsächlich?

Eine Antwort, die viele überrascht: keine. Die DIN EN ISO 9001:2015 nennt kein einziges Werkzeug namentlich als Pflicht. Sie fordert Ergebnisse, etwa dass Risiken und Chancen bestimmt werden (Kapitel 6.1), dass Prozesse überwacht und gemessen werden (Kapitel 9.1) und dass bei Nichtkonformitäten die Ursachen ermittelt werden (Kapitel 10.2).

Mit welchem Tool Sie das tun, ist Ihre Entscheidung. Praktisch heißt das: Ein Auditor fragt nicht nach der FMEA, sondern nach dem Nachweis, dass Sie Risiken systematisch bewertet haben. Eine gepflegte Risikomatrix genügt dafür in vielen mittelständischen Betrieben vollkommen. Umgekehrt schützt eine formal vorhandene FMEA nicht, wenn die abgeleiteten Maßnahmen nie umgesetzt wurden. Mehr dazu in unserer Beratung zum QM-System.

8 Mit welchen drei Tools Sie anfangen sollten

Wenn ein Unternehmen bei null startet, empfehlen wir diese Reihenfolge. Erstens die Fehlersammelliste, weil ohne Daten jede weitere Methode auf Vermutungen aufbaut. Zweitens das Pareto-Diagramm, weil es aus den Daten die zwei oder drei Themen filtert, bei denen sich Aufwand lohnt. Drittens 5 Why, weil es ohne Software, Vorlage und Schulung funktioniert und trotzdem verlässlich vom Symptom zur Ursache führt.

Diese drei Werkzeuge kosten nichts außer Disziplin und tragen erfahrungsgemäß den größten Teil der ersten Verbesserungen. Alles Weitere, etwa FMEA, SPC oder Wertstromanalyse, ergibt Sinn, sobald die Grundlage steht.

9 Die Serie: jedes Tool im Detail

In den kommenden Beiträgen behandeln wir jedes Werkzeug einzeln, jeweils mit Aufbau, Beispiel aus einem bayerischen Mittelstandsbetrieb, typischen Fehlern und einer Vorlage zum Nachbauen. Den Anfang machen die drei Einsteiger-Werkzeuge: Fehlersammelliste, Pareto-Diagramm und 5 Why. Danach folgen Ishikawa-Diagramm, FMEA, 8D-Report und der PDCA-Zyklus als Rahmen, dazu die Werkzeuge für Prozessdarstellung und Prozesslenkung wie SIPOC, Turtle-Diagramm und Regelkarte. Eine Übersicht aller Beiträge finden Sie in unserem Blogbereich.

Häufige Fragen zu QM-Tools

Wie viele QM-Tools braucht ein mittelständisches Unternehmen?
In der Regel fünf bis zehn, konsequent angewendet. Entscheidend ist nicht die Anzahl, sondern dass für jede wiederkehrende Fragestellung ein festgelegtes Vorgehen existiert, das alle Beteiligten kennen.

Was ist der Unterschied zwischen Ishikawa und 5 Why?
Das Ishikawa-Diagramm sammelt in der Breite alle denkbaren Ursachenbereiche. 5 Why geht in die Tiefe und verfolgt eine einzelne Ursache bis zur Wurzel. Die beiden Methoden ergänzen sich: erst Ishikawa zum Sammeln, dann 5 Why für die wahrscheinlichsten Kandidaten.

Brauche ich Software für QM-Tools?
Für den Einstieg nicht. Fehlersammelliste, Pareto, Ishikawa und 5 Why lassen sich mit Tabellenkalkulation und Whiteboard abbilden. Software lohnt sich, wenn Datenmengen, Versionsstände und Nachweispflichten wachsen, typischerweise ab FMEA und SPC.

Welche QM-Tools fordert die ISO 9001?
Die DIN EN ISO 9001:2015 nennt kein Werkzeug namentlich als Pflicht. Sie fordert Ergebnisse: bestimmte Risiken und Chancen (6.1), überwachte Prozesse (9.1) und ermittelte Ursachen bei Nichtkonformitäten (10.2). Die Wahl der Methode liegt beim Unternehmen.

Ab welcher Betriebsgröße lohnen sich QM-Tools?
Ab dem Punkt, an dem eine Person nicht mehr alles überblickt. In der Praxis liegt das bei etwa 10 bis 15 Beschäftigten. Sobald Schichten, Bereiche und Vertretungen dazukommen, braucht es festgelegte Wege statt Absprachen im Vorbeigehen.

Wer sollte an einer Tool-Anwendung beteiligt sein?
Immer die Menschen, die den Prozess ausführen, plus mindestens eine Person mit Distanz zum Prozess. Diese Mischung liefert die belastbarsten Ergebnisse.
